Создание цифровой модели рельефа и инженерных сетей
Компания
Компания работает с 2013 года и специализируется на геодезических, нивелирных и гравиметрических исследованиях, а также широком спектре инженерных изысканий. Имеет серьёзный опыт в сопровождении строительных проектов, обеспечивая заказчиков точными данными для проектирования и строительства. Сегодня организация демонстрирует устойчивый рост и активно участвует в крупных региональных проектах, выступая надёжным партнёром для работы с высокоточными измерениями и исходной информацией.
Детальная цифровая модель
Заказчику требовалась детальная цифровая модель поверхности территории с учётом всех перепадов рельефа и инфраструктуры.
В задачу входило построение поверхности по исходным 3D-граням, доработка проездов и участков за пределами исходных данных, создание отдельных поверхностей по типам покрытий и назначение соответствующих текстур.

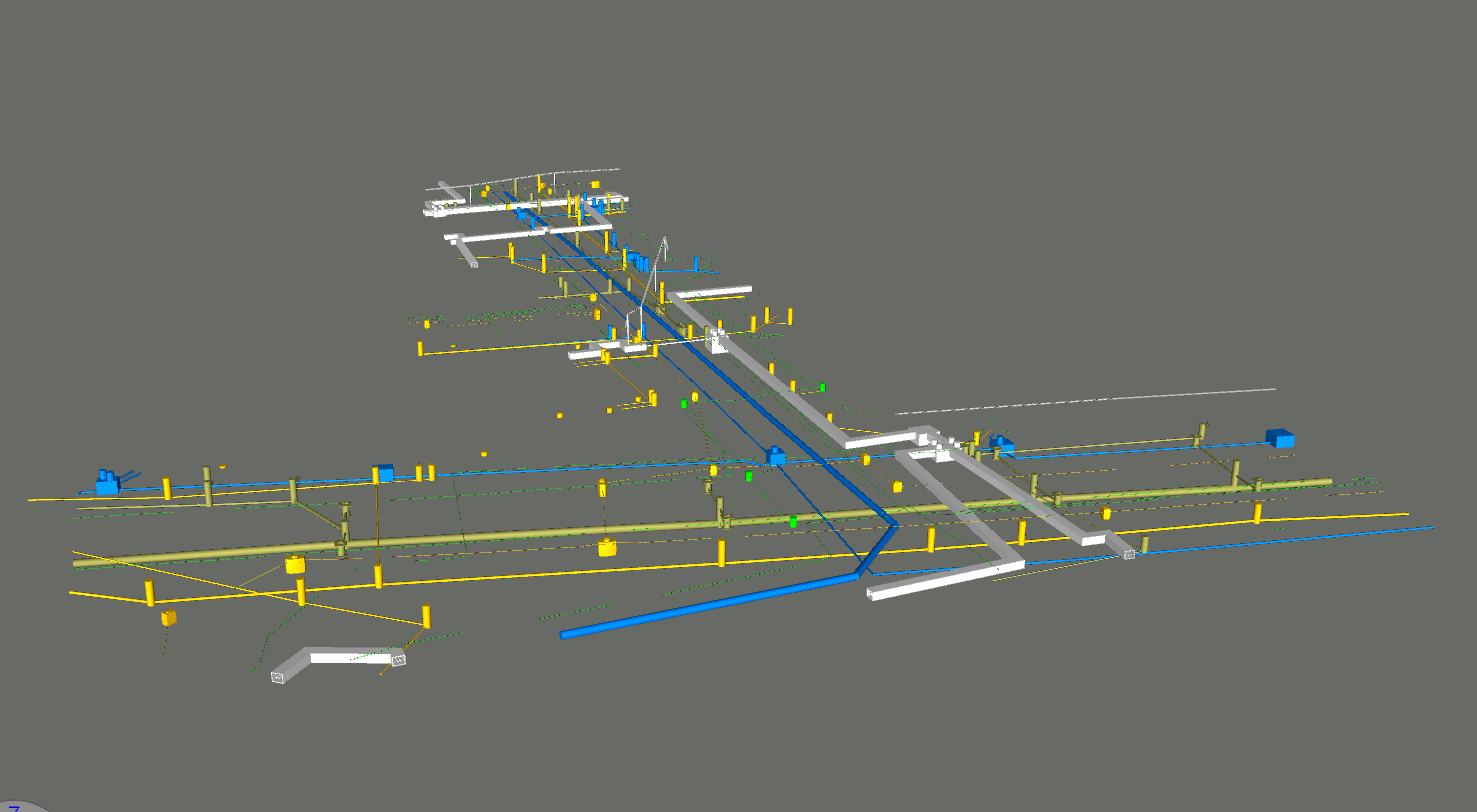

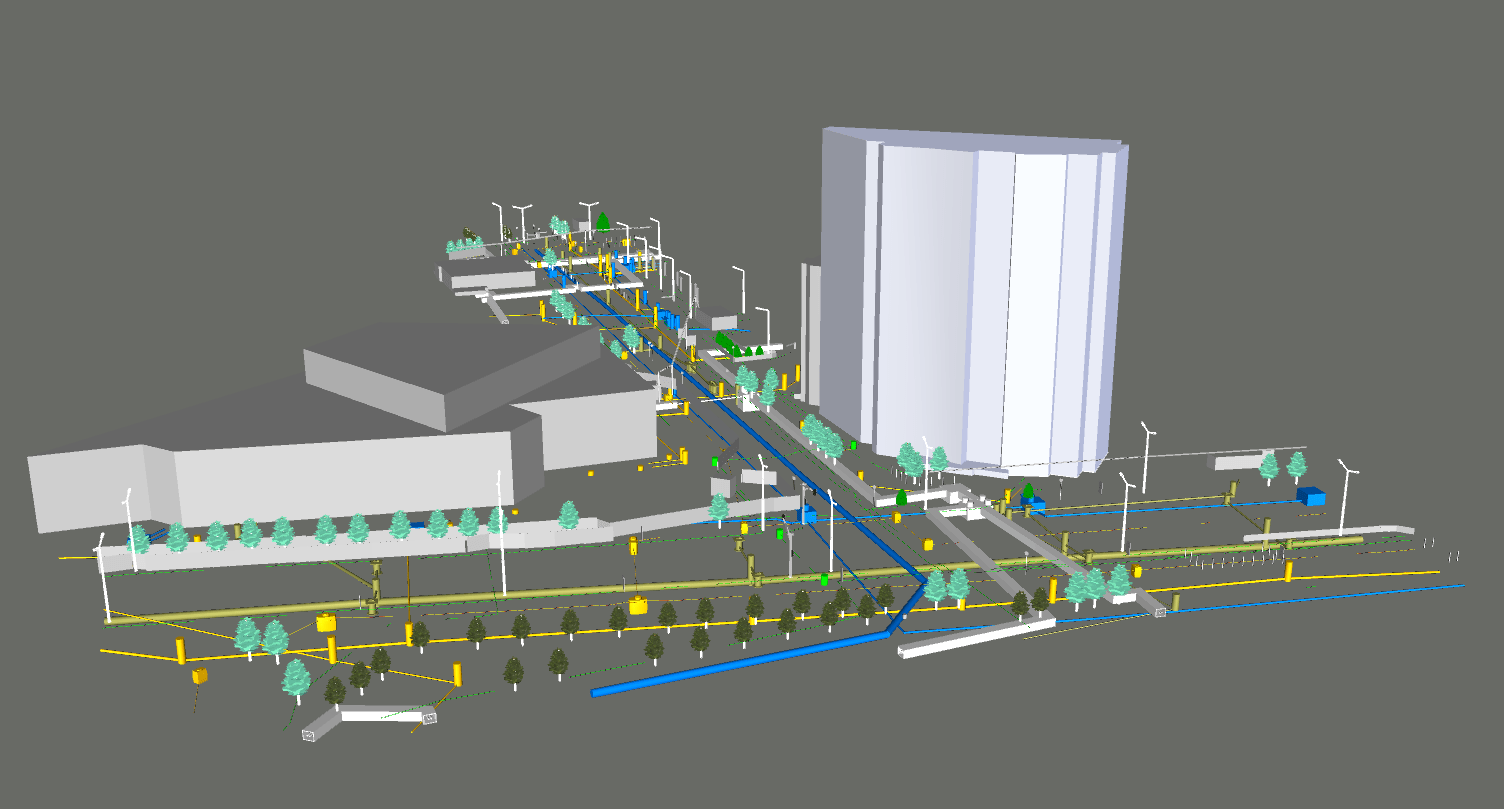

Дополнительно необходимо было смоделировать ситуационные объекты (деревья, ограждения, условные здания, тоннели) и инженерные сети — электро (подземка и надземка), канализацию, водопровод, бетонные лотки. Итоговый результат требовалось скоординировать, разделить на файлы (поверхность и сети с 3D-объектами) и подготовить для работы в Revit: создать топоповерхность на основе данных Civil 3D, а также подключить 3D-объекты и сети как ссылки.
Модель поверхности территории
Информационная модель формируется в соответствии с поставленными целями и задачами, среди которых:
-визуализация проектных решений;
-проверка и расчет объемов в ПД/РД;
-выявление коллизий с существующими сетями и объектами;
-выполнение дополнительных аналитических функций по заданию Заказчика.
Выбор целей определяет требуемую степень детализации модели (геометрия и параметры), что напрямую отражается на сроках и стоимости выполнения работ.
Для частных объектов возможна корректировка технического задания и адаптация модели под конкретные потребности.
Для государственных контрактов модель разрабатывается строго в соответствии с утвержденным техническим заданием.
Ключевыми факторами стали опыт работы с большими массивами данных и грамотная организация процесса. Мы использовали связку Civil 3D и Revit, что позволило одновременно учитывать точность инженерных расчётов и готовить модель к дальнейшему использованию в BIM-среде. Разделение проекта на отдельные файлы (поверхности и сети) упростило проверку и координацию. Дополнительно помогла внутренняя экспертиза команды: специалисты заранее отработали методику построения поверхности и подготовили библиотеку условных объектов, что позволило ускорить выполнение и избежать задержек.
Благодаря слаженной работе команды мы смогли быстро доработать поверхность и сети, и итоговая модель получилась аккуратной и полностью готовой к использованию заказчиком.
Результат — Информационная модель, обеспечивающая практическую применимость и эффективность на всех этапах реализации проекта

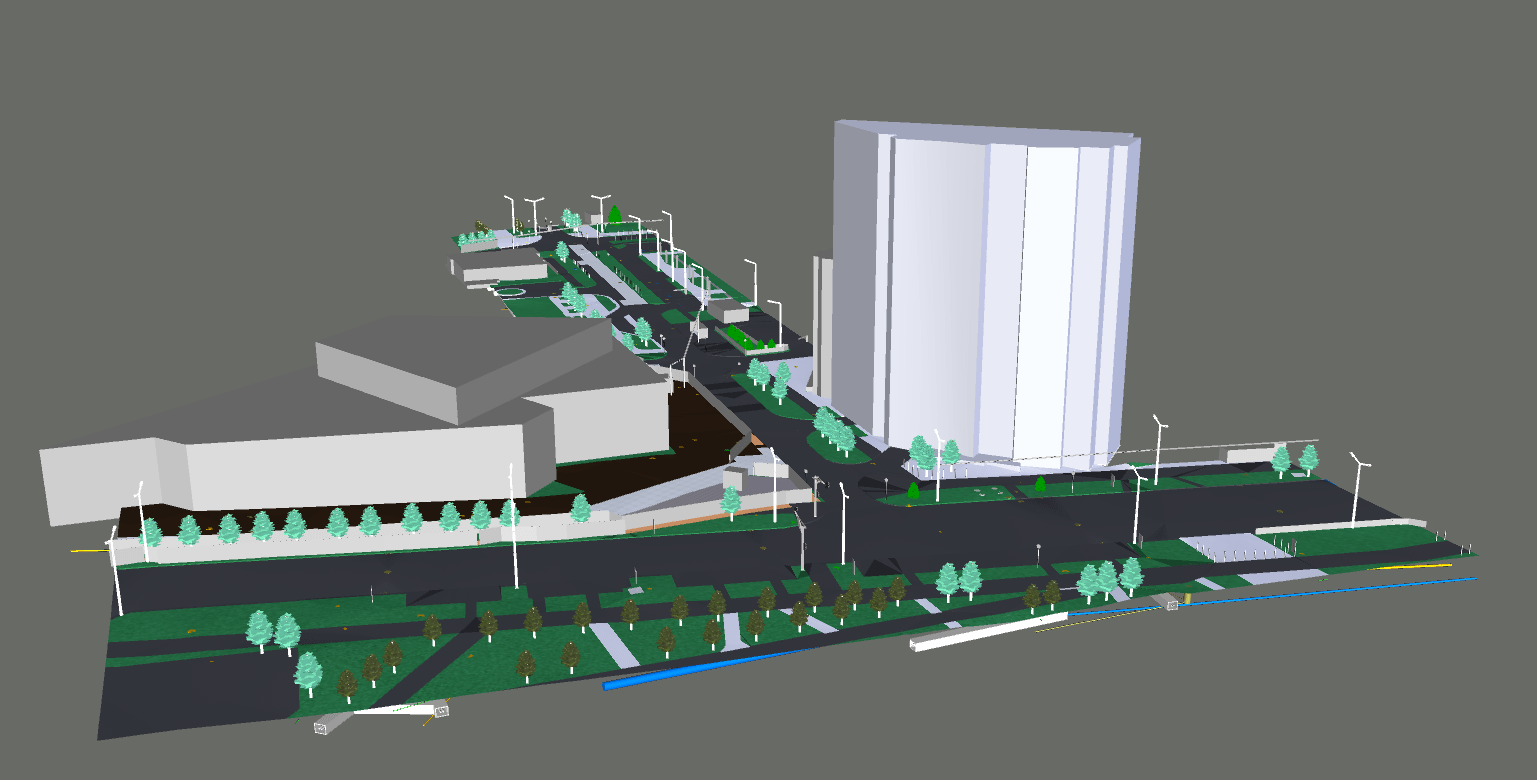

Цифровая модель
