Плагин по копированию моделей Revit

Плагин по копированию моделей Revit — это наш инструмент по оптимизации рутинной работы

лет на рынке

в BIM

Наша команда столкнулась с рутинной задачей по копированию квартир на другие этажи, а также заполнения большого количества параметров. Это занимало много времени, и необходимо было сократить сроки выдачи объекта.

Задача стояла в следующем:
1. Cкопировать элементы на нужный этаж, сохранив привязки к новому уровню.

2. Автоматически заполнить параметры «Номер квартиры», «Номер этажа».

3. Менять параметры «Шифр проекта», «Наименование здания».

4. Изменять наименование файла в соответствии новому номеру квартиры

Мы привлекли на разработку плагина разработчика, чтобы помочь с оптимизацией работ

Поскольку разработчик плохо знает Revit, нам было необходимо составить подробное ТЗ, участвовать в консультации и проводить тестирование на разных этапах

В итоге был создан плагин по копированию моделей Revit

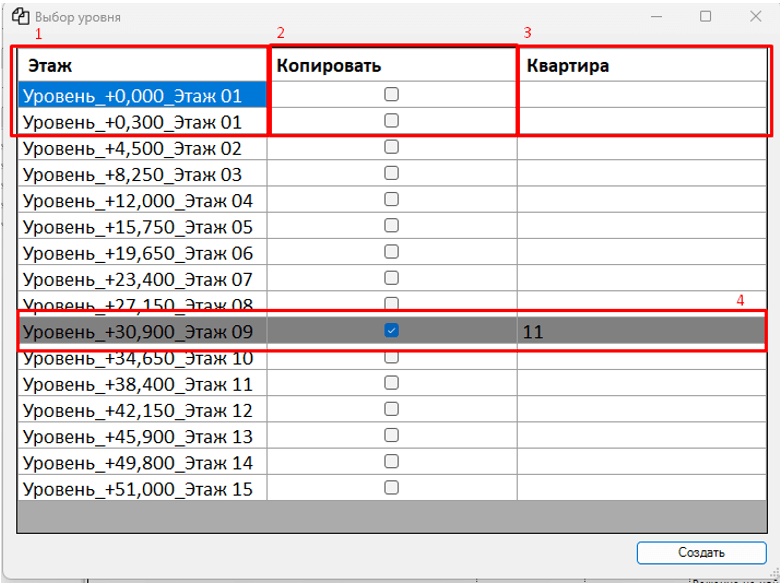

Что делает плагин:

-Выполняет копирование элементов на нужный этаж, сохранив привязки к новому уровню

-Меняет параметр «Этаж» абсолютно во всех объектах, где он есть

-Меняет параметры «Номер квартиры» и «номер квартиры на этаже» в помещениях

-Проверяет, что элементы привязаны к одному уровню. Если нет, то выдает ошибку с id некорректных элементов

-Меняет параметры «Шифр проекта», «Наименование здания»

Данный плагин должен отработать на разделах АИ, ВК и ОВ
Язык программирования C#

За счет компетентного разработчика и оперативной консультации со стороны команды Forma был разработан плагин

Плагин успешно отработал на проекте и сократил срок выдачи примерно на 2 месяца. Также, он сократил работу BIM-координатора по проверке, т.к. плагин автоматически отрабатывает задачи или выдает ошибки, которые проектировщик в ходе работы устраняет.

Мы написали подробную инструкцию по установке и работе с плагином. А также написали отдельную инструкцию по редактированию плагина под новый проект.

Настоящий специалист всегда ищет не только решение задачи, но и инструмент, который позволит оптимизировать процесс, повысить эффективность и качество работы. Важно уметь быстро находить и применять современные методы и технологии, чтобы достигать лучших результатов с меньшими затратами времени и ресурсов
